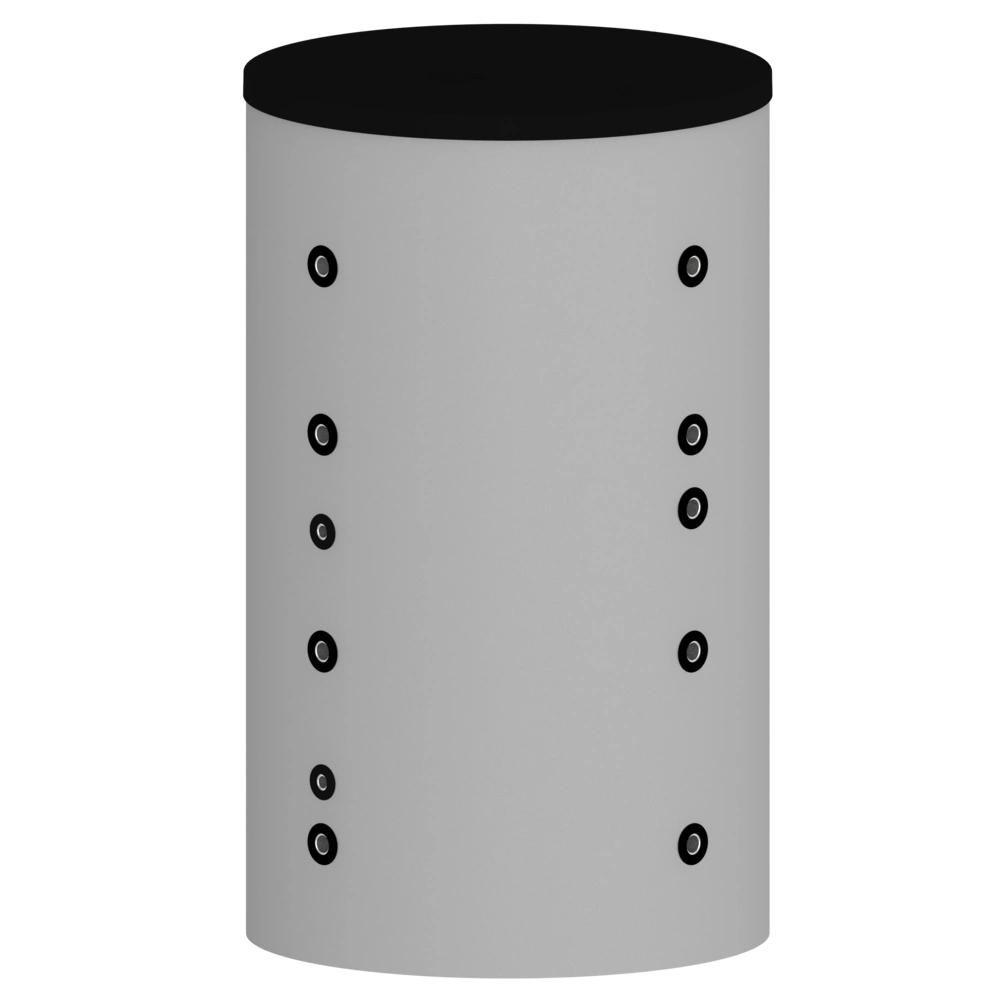

Kombispeicher Tank in Tank 1500|300 Liter Trinkwasser
OEG-Nr.: 516005424
Durch das sogenannte Tank in Tank System dienen OEG Kombispeicher zur gleichzeitigen Erwärmung, Bevorratung und Bereitstellung von Heiz- und Trinkwasser.
Der integrierte Trinkwasserbehälter wird...
Versand per Spedition
High Quality
10 Jahre Garantie
00:00:00
00:00:00
1 x

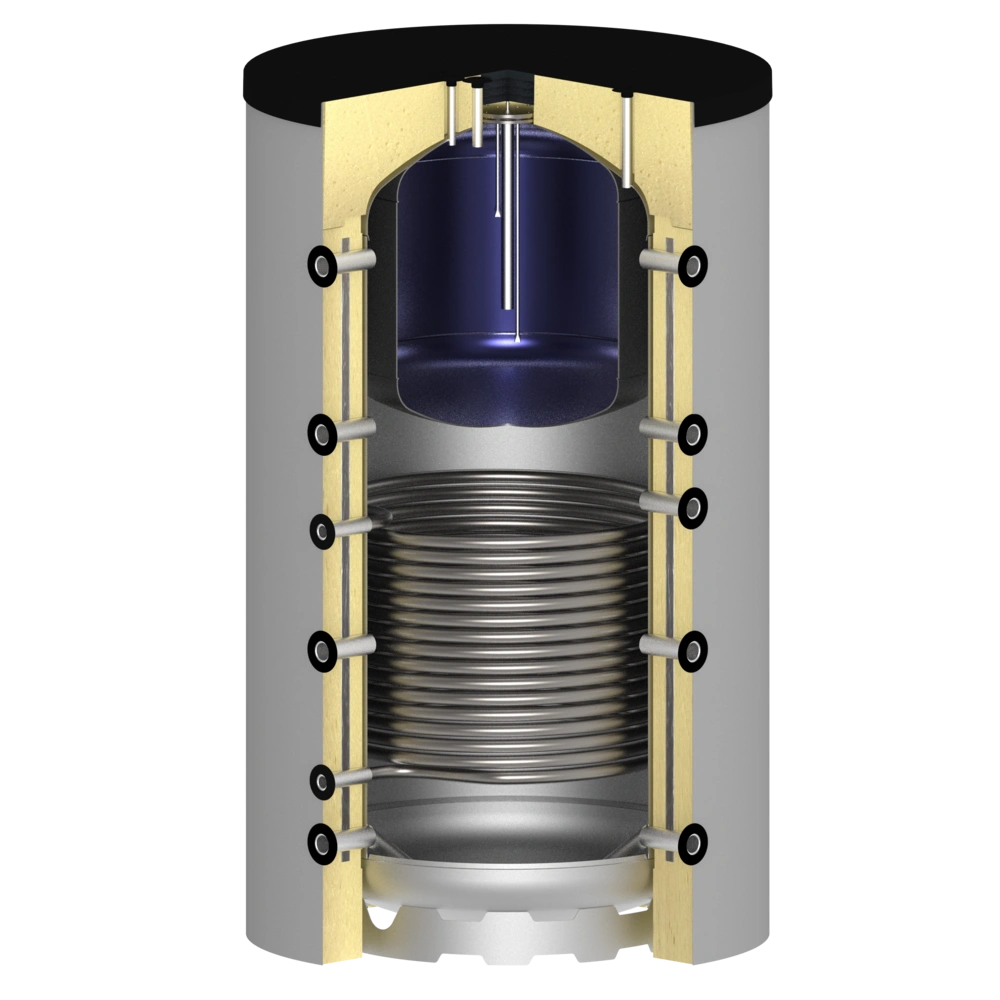

Durch das sogenannte Tank in Tank System dienen OEG Kombispeicher zur gleichzeitigen Erwärmung, Bevorratung und Bereitstellung von Heiz- und Trinkwasser.
Der integrierte Trinkwasserbehälter wird dabei automatisch durch das umschließende Heizungswasser erwärmt.
Kombispeicher vereinen so effektiv und platzsparend die Vorteile von Puffer- und Trinkwasserspeichern und sind ideal für die Nutzung mit heizungsunterstützenden Solaranlagen oder für die Verwendung mehrerer Energiequellen bei geringem Regelungsaufwand geeignet.
Weitere Informationen finden Sie unter Downloads
| OEG-Nr. | 516005424 |
| Frischwasseralternative: | 516008230 |
| Betriebsart: | bivalent |
| Aufstellart: | Standspeicher |
| Hersteller | OEG |
| Hinweise |
Versand per Spedition
High Quality
10 Jahre Garantie
|
| Zolltarifnummer | 73090059 |
Allgemein
| Nennvolumen nach EN 12897: | 1500 |
| Farbe: | silber |
| Dämmung nach DIN 4102-1 Brandschutzklasse B2: | abnehmbare Segmentdämmung |
| Gewicht [kg]: | 380 |
| Gesamthöhe inklusive Dämmung [mm]: | 2215 |
| Erforderliche Höhe für die Deckelmontage [mm]: | 2535 |
| Durchmesser ohne Dämmung [mm]: | 1000 |
| Durchmesser mit Dämmung [mm]: | 1315 |
| Kippmaß [mm]: | 2250 |
| Warmhalteverlust nach EN 12897 [W]: | 63 |
| Bereitschaftswärmeverluste nach EN 12897 [kWh / 24h]: | 1,512 |
| Schüttleistung (45°C) [l]: | 471 |
| Leistungskennzahl NL in Anlehnung an DIN 4708: | 12 |
| Tatsächliches Volumen nach EN 12897 [l]: | 1464 |
| pmax Behälter [bar]: | 3 |
| tmax Behälter [°C]: | 95 |
| tmin Behälter [°C]: | 20 |
| Pufferbehälter Volumen (Teil des tatsächlichen Volumens) [l]: | 1142 |
| Trinkwasserbehälter Volumen (Teil des tatsächlichen Volumens) [l]: | 322 |
| pmax Trinkwasserbehälter [bar]: | 10 |
| tmax Trinkwasserbehälter [°C]: | 95 |
| Glattrohrwärmetauscher [Anzahl]: | 1 |
| Glattrohrwärmetauscher Fläche unten [m²]: | 4,50 |
| Glattrohrwärmetauscher Volumen unten: | 29,70 |
| pmax Glattrohrwärmetauscher [bar]: | 10 |
| tmax Glattrohrwärmetauscher [°C]: | 130 |
| Anschlussanordnung: | 90° |
| Anschluss Fühler [Ø mm / Klemme]: | 6 mm |
| Anschlüsse Kalt- / Warmwasser: | R 3/4" |
| Anschluss Wärmeerzeuger [Gewinde]: | Rp 1 1/2" |
| Anschluss Wärmetauscher [Gewinde]: | Rp 1" |
| Anschluss Zirkulation: | R 1/2" |
| Anschluss Heizstab [Gewinde]: | Rp 1 1/2" |
| Revisionsflansch (LK 150): | 115 / 180 |
| Max. Eintauchtiefe Einschraubheizkörper [mm]: | 1100 |
Frage
BONJOUR AVEZ VOUS LA BRIDE SUPPERIEURE SANITAIRE EN PIECE DETACHEE SVP MERCI
Antwort OEG:
Vous recherchez le Dichtungs-Set für Kombispeicher ou un autre joint ?
Frage
Kunnen we de isolatie hiervan tijdelijk verwijderen b.v. in verband met transport?
Antwort OEG:
Ja, vanaf 800 liter worden onze boilers altijd met afneembare isolatie geleverd.
Frage
Bonjour, où est l'emplacement de la résistance electrique sur un ballon ref 516005424? quelle longueur de resistance ou reference oeg ?Merci
Antwort OEG:
Profondeur d'immersion max. du corps de chauffe à visser : 1100 mm
Merci de télécharger dans la rubrique DOWNLOADS la notice de montage et d´emploi, consultez la page 74
Frage
Bonjour, Est-il possible de retirer l'isoalation pour la manutention?( Endroit réduit cage escalier) Merci
Antwort OEG:
L´Isolation est à segment amovible
Frage
Gibt es diesen Kombispeicher mit 180° Anschlüssen?
Antwort OEG:
Der Speicher kann nach Ihren Bedürfnissen produziert werden. Bitte füllen Sie dazu das in den Downloads befindliche Anfrageformular aus und senden Dieses an [email protected]
Frage
Bonjour, Ce ballon est il compatible avec un raccordement solaire sur le circuit générateur de chaleur ? merci
Antwort OEG:
Avec le ballon combiné, il est possible de le raccorder soit à une installation solaire, soit à un autre générateur de chaleur. Mais seule l'une des deux possibilités est possible, les deux ne peuvent malheureusement pas être combinées.
Frage
Is de isolatie afneembaar zodat het vat door de deur past?
Antwort OEG:
Deze isolatie is afneembaar, zodat het vat door een deur passt van ca. 800 mm breedte.
Frage
Bonjour Peut on avoir les dimensions du ballon ( fiche technique) SVP Merci
Antwort OEG:
Bonjour,
La fiche technique est disponible à télécharger dans la rubrique Download.
Cordialement,
Votre équipe OEG
Frage
bonjour, quel est le vase d'expansion pour l'eau chaude sanitaire? Merci
Antwort OEG:
Le choix du vase depend ed la vanne de securité utilisée. Si vous avez une vanne de 6 bar, il faut prendre un vase à 18 l,p.e. Ausdehnungsgefäß AIRFIX D 18 l für Trinkwasser si vous avez une vanne de 8 ou 10 bar, il faut prendre le vase de 8 l. p.e. Ausdehnungsgefäß AIRFIX D 8 l für Trinkwasser
Frage
Bonjour, Je souhaiterai avoir le détail des sorties afin de prévoir les raccords (dimensions et genre MF), merci
Antwort OEG:
documents techniques envoyés par mail
Frage
welke mano meters moeten op het vat 1000 liter tank in tank
Antwort OEG:
Für die Heizungsseite, also den unteren Teil des Speichers mit dem „toten“ Heizungswasser, wird kein Manometer benötigt. Der Druck ist ja gleich dem Druck des Wärmeerzeugers. ( Gas- oder Ölkessel, Holzheizung was auch immer ) Dort muss eine Kesselsicherheitsgruppe mit Manometer und Sicherheitsventil verbaut sein.
Für die Trinkwasserseite ist normalerweise auch kein Manometer am Speicher selber vorgesehen. Der Wasseranschluss muss ja nach DIN / EN ausgeführt werden, also ggf. mit Druckminderer und vor allem MIT SICHERHEITSVENTIL. – Katalog Seite 783 und 785 -
Da das Wasser oben im Innentank sich ja bei Erwärmung ausdehnt, wird aus dem Sicherheitsventil IMMER etwas Wasser austreten.
Diese normgerechte Trinkwasserinstallation kann natürlich, zur Kontrolle des Sicherheitsventils, mit einem Manometer ausgerüstet sein.
WICHTIG BEI DER INBETRIEBNAHME:
Zuerst oben den Trinkwassertank befüllen.
Danach die untere Seite des Speichers.
Sicherheitsventile dürfen nicht abgesperrt sein !
Frage
quel est le poids de ce produit à vide ?
Antwort OEG:
Ce ballon pèse à vide 200 KG.
